VRML-Modelle:
Click image to start or select explanations: ZEV-Model | Virtual Silvermine | Sandbox-Model
the following interactive VRML file is a model of the ZEV after removing the effects of the Upper Cretaceous deformation. It was retro-deformed, i.e. the present day geological situation was deformed in reverse to remove deformation, using 3D-Move (© Midland Valley Exploration Ltd) as part of my research project at the University of Freiburg.
|
|

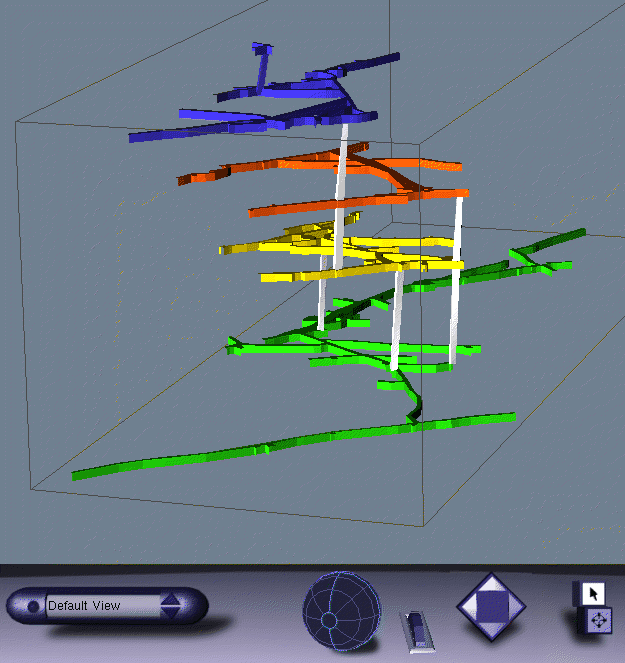

Das Schauinsland Grubengebäude ist von der Computergruppe des Geologischen Instituts geometrisch modelliert und visualisiert worden (Dipl. Arbeit St. Ganter, Programmentwicklung: Ch. Lindenbeck, H. Ulmer). Mit dem Visualization Toolkit sind die Geometrie-Dateien in VRML 2.0 umgewandelt worden. Die vorbereiteten VRML-Modelle zeigen nur einen kleinen Ausschnitt des Grubengebäudes. Dargestellt sind 4 Feldstrecken über dem Kappler Stollen:
(tested with Netscape 3.0, Cosmoplayer 1.0 and WebSpace Navigator 1.1)
...enlarged model view (GIF, 89kb)

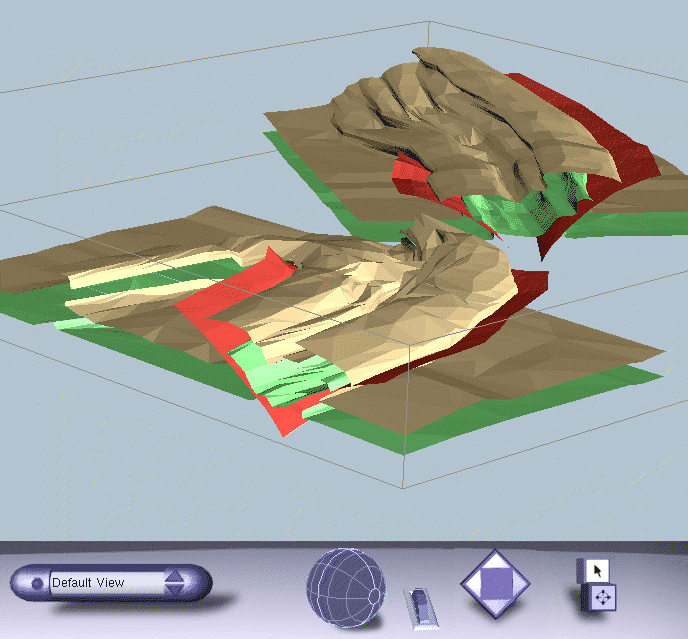

Das Modell zeigt zwei Horizonte und Störungen eines Sandbox-Experiments zur Transpressionstektonik im präkambrischen Ribeira-Belt (SE-Brasilien). Zur Geometrischen Modellierung wurden verschiedene, in Freiburg entwickelte, Programme eingesetzt (Details). Der Datensatz wurde mit dem Visualization Toolkit (VTK) in VRML 2.0 umgewandelt. Die Dreiecksnetze wurden mit VTK um ca. 50% dezimiert.
(tested with Netscape 3.0, Cosmoplayer 1.0 and WebSpace Navigator 1.1)
Ch. Lindenbeck & H. Ulmer in Zusammenarbeit mit H. D. Ebert.
